防爆型VOCs 在線監測系統包含哪些？

根據爆炸性氣體環境出現的頻率和持續的時間可把危險場所分為0、1、2 區。

0 區：在正常情況下，爆炸性氣體混合物連續或長時間存在的場所；

1 區：在正常情況下，爆炸性氣體混合物有可能出現的場所；

2 區：在正常情況下，爆炸性氣體混合物不可能出現，僅在不正常情況下，偶爾或短時間出現的場所。

防爆型VOCs在線監測系統很少存在于0 區的危險場所，2 區危險場所出現較多，通過設計應盡量避免出現在1 區危險場所。防爆型VOCs 在線監測系統通常采用Ⅱ CT4 類型的防爆電氣設備；

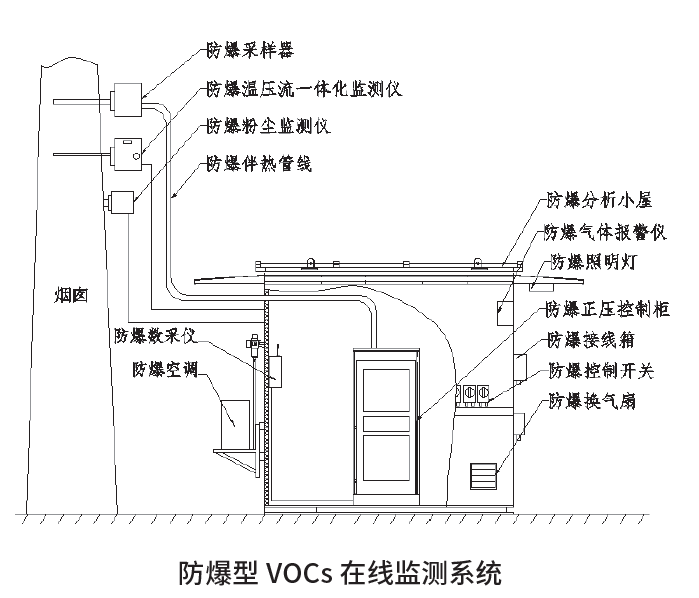

防爆型VOCs 在線監測系統組成見下圖：

 防爆型VOCs 在線監測系統是指具有防爆性能的整套VOCs在線監測設備設施，包括防爆煙氣參數監測子系統、防爆預處理部件、防爆樣品傳輸裝置、防爆樣品分析系統和防爆數據傳輸設備。

 其中，防爆煙氣參數監測子系統包括防爆溫壓流一體化監測儀、防爆粉塵監測儀等；防爆預處理部件為防爆采樣器；防爆樣品傳輸裝置為防爆伴熱管線；防爆樣品分析系統包括防爆分析小屋、防爆正壓控制柜等；防爆數據傳輸設備為防爆數采儀。

VOCs 在線監測系統常見防爆型式：

 VOCs在線監測系統很少存在于0 區的危險場所，2 區危險場所出現較多，通過設計應盡量避免出現在1 區危險場所。VOCs 在線監測系統通常采用Ⅱ CT4 類型的防爆電氣設備，其防爆型式按照1 區和2 區設計，具體如下：

1 隔爆型

隔爆型電氣設備是指一種由“隔爆外殼”來實現其防爆安全性能的電氣設備。“隔爆外殼”允許爆炸性危險氣體和空氣進入其內部，并發生燃燒爆炸，但能保證爆炸不會造成自身的損壞，且在外殼內部的爆炸不會點燃其外部的爆炸性氣體混合物。隔爆型由于其特定的防爆機理，相對來說外形比較笨重，在監測系統中常用于小型設備，如防爆煙氣采樣器、防爆濕度監測儀、防爆溫壓流一體化監測儀、防爆接線盒。

2 增安型

增安型防爆電氣設備在結構上采取了一些安全措施，充分提高了安全性，保證了正常情況或預期的過載情況下不會產生點燃爆炸性氣體混合物的火花，也不會出現危險表面溫度。增安型常應用于防爆伴熱管線、防爆接線盒等設備。

3 本質安全型

本質安全型的防爆電氣設備的內部電路包括設備相關的連接電纜和關聯設備，在正常運行或規定的故障條件下，即使發生短路、開路、絕緣擊穿等引起放電以及熱效應的故障，該設備都無法引燃爆炸性氣體混合物。本質安全型的防爆設備一般外形比較小巧，多見于儀表、變送器之類電子電路產品，如防爆壓力變送器、防爆溫度變送器。

4 正壓型

正壓型防爆電氣設備是在設備的內部充入保護性氣體，且壓力穩定在一定范圍內，使設備內部可能產生電火花或危險溫度的元件與外界隔離，從而實現設備防爆的一種防爆型式。正壓型防爆原理較廣泛地運用于較為大型的防爆電氣設備，如防爆分析系統柜、防爆分析小屋。

5 澆封型

澆封型防爆設備是用澆封化合物將電氣元器件澆封起來的一種防爆型式。澆封化合物具有良好的絕緣性能、耐熱性能、黏結性能以及適當?shù)臋C(jī)械強度，其可以保證設備在正常運行、規定的故障條件和規定的異常運行條件下仍無法引燃爆炸性氣體混合物。澆封型防爆電氣設備一般外形也比較小巧，電氣元件較為集中且較少，如防爆電磁閥。

防爆型VOCs 在線監測系統的選型和安裝

 防爆型VOCs 在線監測系統的選型是VOCs 在線監測設備在爆炸性氣體環境中應用的首步，但由于很多企業在實際運營中并沒有對設備仔細篩查，在后續運行中會出現濕度儀、壓力變送器等設備常常是24V 供電，一些技術人員認為這些安全供電設備就是安全的，直接將其應用在爆炸性環境。還有一些企業未對爆炸性環境進行明確的分類，技術人員在設備選型時，遇到定義不清的情況，不去實地考察，常將可能形成爆炸性環境的場所當作安全環境處理。對于以上現象，應引起企業足夠的重視，根據《爆炸性環境第14 部分：危險場所分類》（GB 3836.14—2014）對不同區域進行劃分，技術人員對不同區域安裝的電氣設備選型時應該充分考慮區域的危險級別。對于危險區域使用的電氣設備務必選用帶有防爆合格證的產品，且防爆標志應能夠?qū)?yīng)其使用的區域。

 目前還有很多企業存在對防爆型VOCs 在線監測系統了解不深、安裝使用不當?shù)默F(xiàn)象。防爆設備的安裝不同于普通電氣設備，稍有不慎極易造成安全隱患。例如，設備安裝人員經常為了省事，將防爆采樣器等部件接線盒中的橡膠密封圈去除；安裝防爆接線盒蓋時，故意少裝一些螺栓。這些操作看似節省時間，方便操作，實則大大降低了設備的防爆性能，容易造成安全隱患。尤其在安裝平臺部件設備時，應當對周圍環境是否存在危險事先做好預判，如在對煙道外壁開孔并焊接安裝法蘭管前需確認煙道內部有無VOCs 危險性氣體，并且在開工時做好充分的保護措施，如可燃?xì)怏w檢測、N2 置換等。在給平臺各個部件接入電纜線時，應當選用適合直徑的電纜，并且電纜應為鎧裝型或?qū)㈦娎|穿入具有一定強度的保護裝置內，如防爆撓性管、鋼管、線槽等。不合規范的施工會造成一些電氣設備失去原有的防爆性能。因此，安裝操作得當，是保證防爆電氣設備正常工作的必要條件之一，企業應當重視對相關人員的培訓，一切相關操作均應按照《爆炸性環境 第15 部分：電器裝置的設計、選型和安裝》（GB 3836.15—2017）的規定進行。
